Installer Raspian et VNC sur un raspberry

Photo de une du tutoriel "Installer Raspian et VNC"

Bonjour à tous !

Eh oui ! Ca y est, la deuxième carte Pi 3 vient d’arriver ! Il est temps de la configurer. Dans un premier temps nous allons simplement installer Raspian afin de pouvoir l’utiliser.



Installation de Raspian

Il va vous falloir un peu de matériel :

  • Un raspberry Pi 3 (dans mon cas)
  • Une carte SD de 16 GB mini (32 GB pour moi)
  • Un adaptateur secteur/micro-USB

Dans un premier temps il va falloir préparer la carte SD et de graver Raspian dessus.

Afin de préparer cette carte SD il nous faut télécharger la dernière version de Raspian http://downloads.raspberrypi.org/raspbian_latest. Il s’agit de cette version que nous allons installer sur notre carte.

Il va aussi nous falloir télécharger le logiciel Win32DiskManager que nous pouvons retrouver ici https://sourceforge.net/projects/win32diskimager/files/latest/download. Je vous laisse l’installer.

Bien entendu il nous faut un port SD sur notre ordinateur pour pouvoir écrire dessus.

  • Décompressez l’archive de Raspian afin d’obtenir un « .img ».
  • Cliquez ensuite sur l’icône représentant un dossier bleu à droite de « Image File ».
  • Sélectionnez l’image de Raspian que vous venez de décompresser.
  • Dans l’onglet « Device » sélectionnez bien l’emplacement de votre carte SD. Faites bien attention à ne pas vous tromper !
Logiciel Win32DiskImager

Logiciel Win32DiskImager

  • Appuyez sur « Write » pour lancer l’écriture.
Ecriture de Raspian sur une carte SD

Ecriture de Raspian sur une carte SD

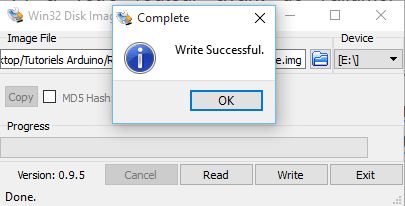

Une fois terminé, la fenêtre affiche « Write Successful ». Ejectez la carte. La voilà prête pour le raspberry !

N’ayant pas d’écran auxiliaire j’opte pour une installation sans !

Dans un premier temps insérez la carte SD dans le Raspberry puis connectez le à la box internet via un câble RJ45. Branchez ensuite l’alimentation du Raspberry.

Rendez-vous sur l’interface de la box internet http://192.168.1.254 (selon votre box).

Information connexion dur la box du raspberry

Information connexion sur la box du raspberry

L’adresse IP de mon Raspberry est 192.168.1.21.

A présent, lancez le logiciel Putty téléchargeable ici.

Fenêtre de connextion SSH via Putty

Fenêtre de connextion SSH via Putty

Entrez l’adresse IP de votre Raspberry et faites « Open ».

Une console va s’ouvrir.

Console de connexion de Putty

Console de connexion de Putty

Le login par défaut est « pi »et le mot de passe par défaut est « raspberry ». Utilisons-les pour nous connecter dessus.

Voici notre première connexion SSH sur notre Raspberry !

Première connexion en SSH sur le raspberry en profil Pi

Première connexion en SSH sur le raspberry en profil Pi

Continuons la configuration !

Ecrivez la ligne de commande

1
sudo raspi–config

Voici l’écran que vous devriez voir.

Fenêtre de configuration de Raspian

Fenêtre de configuration de Raspian

Faites « entrée » sur « Expand Filesystem » pour étendre la capacité de l’OS à toute la carte SD.

Nous pouvons améliorer la sécurité du profil « pi » du Raspberry en modifiant son mot de passe.

Pour cela, il vous suffit d’aller dans « Change User Password ». Une nouvelle fenêtre va s’ouvrir vous indiquant que vous allez modifier le mot de passe pour « pi ». Appuyez sur « entrée » puis entrez votre nouveau mot de passe. (Aucun caractère ne s’affichera ! Attention de ne pas vous tromper !). Faites « entrée ». Le menu se rouvrira vous indiquant que la modification s’est parfaitement déroulée.



Activation du profil « root »

Nous allons à présent activer le profil « root » qui correspond au super-utilisateur du Raspberry.

Commençons tout d’abord par nous connecter avec le profil « pi ».

Tapez :

1
cat /etc/ssh/sshd_config

Vous devriez avoir à l’écran ceci :

Modification à apporter pour autoriser le profil root

Modification à apporter pour autoriser le profil root

Nous pouvons voir la ligne

« PermitRootLogin without-password ». Nous devons la modifier en « PermitRootLogin yes ».
Afin de modifier le fichier nous devons taper

1
sudo nano /etc/ssh/sshd_config

Retrouvez la ligne à modifier puis effectuez le changement. Ensuite faites « ctrl+x » puis « y » puis « enter ».

1
sudo /etc/init.d/ssh restart

Maintenant reconnectez-vous avec le profil « pi ». Entrez cette commande :

1
sudo passwd root

et inscrivez le mot de passe du super utilisateur deux fois.

Faites un reboot, puis connectez-vous cette fois-ci avec le profil « root » et le mot de passe inscrit. A présent vous voilà super administrateur.



Installation de VNC

VNC (Virtual Network Connection) est un outil permettant de contrôler de façon graphique son raspberry sans écran annexe, mais en utilisant celui de votre ordinateur.

Dans un premier temps il vous faut installer VNC sur le raspberry grâce à la commande suivante :

1
2
3
sudo apt-get update
sudo apt-get upgrade
sudo apt-get install tightvncserver

Une fois installé il vous faudra effectuer la commande :

1
vncserver :1

Cette commande permet de lancer le serveur VNC. La première fois que vous le lancerez, vous devrez entrer un mot de passe. Il vous faudra entrer un mot de passe de 8 caractères. Si vous avez gardé votre mot de passe par défaut « raspberry » il faudra donc écrire « raspberr ».

Côté client il nous faut installer VNC client sur notre ordinateur. Nous pouvons nous le procurer ici http://www.realvnc.com/download/vnc/.

Une fois installé vous devriez voir ceci :

Fenêtre d’authentification côté client de VNC

Fenêtre d’authentification côté client de VNC, insertion de l’adresse IP

Dans le champ « VNC Server », entrez l’adresse de votre raspberry suivi de « :1 ». Ensuite cliquez sur « Connect ».

La fenêtre suivante doit s’ouvrir :

Fenêtre d’authentification côté client de VNC

Fenêtre d’authentification côté client de VNC

Entrez le mot de passe par défaut qui sera « raspberr » puis faites « OK ».

Si un message d’avertissement apparaît, faites « continuer ».

Le bureau de votre raspberry apparaît ici. Vous pouvez à présent contrôler votre raspberry grâce à votre souris et votre clavier à distance.

Interface graphique de Raspian avec VNC

Interface graphique de Raspian avec VNC

Il peut s’avérer utile de lancer le serveur VNC à chaque reboot automatique du raspberry. Pour réaliser cette séquence automatique, il faut écrire séparément et dans l’ordre les commandes suivantes :

1
2
3
4
5
cd /home/pi
cd .config
mkdir autostart
cd autostart
sudo nano tightvnc.desktop

Un fichier vide va s’ouvrir. Il suffit de copier-coller les lignes suivantes :

1
2
3
4
5
6
#!/bin/sh
[Desktop Entry]
Type=Application
Name=tightVNC
Exec=vncserver :1
StartupNotify=false

Ensuite sauvegarder en faisant « ctrl+x » puis « y » puis « enter ».

Redémarrez votre raspberry et tout devrait fonctionner.

Pour fermer la connexion il vous suffit d’écrire « exit » dans la console.

Vous savez à présent installer Raspian et utiliser son interface graphique. Vous pouvez retrouver la liste des commandes utiles lors de l’utilisation du raspberry en ligne de commande ici.

A bientôt

Thomas A.
